pcb打樣要提供什么圖紙

　　需要提供后綴名為.PCB的源文件，或者是gerber file 即可，大多數工程師都習慣于將PCB文件設計好后直接送PCB廠加工,而國際上比較流行的做法是將PCB文件轉換為gerber file 和鉆孔數據后交PCB廠家。

　　為何要“多此一舉”呢?因為電子工程師和PCB工程師對PCB的理解不一樣,由PCB工廠轉換出來的gerber file 可能不是您所要的,如您在設計時將元件的參數都定義在PCB文件中,您又不想讓這些參數顯示在PCB成品上,您未作說明,PCB廠依葫蘆畫瓢將這些參數都留在了PCB成品上。這只是一個例子。若您自己將PCB文件轉換成gerber file 就可避免此類事件發生。

pcb打樣需要什么格式

　　pcb打樣最好是提供gerber file。Gerber格式是線路板行業軟件描述線路板(線路層、阻焊層、字符層等)圖像及鉆、銑數據的文檔格式集合。 它是線路板行業圖像轉換的標準格式。

　　現存Gerber有兩個版本：1、擴展Gerber即RS-274X，被普遍使用;

PCB打樣需要的RS-274X格式

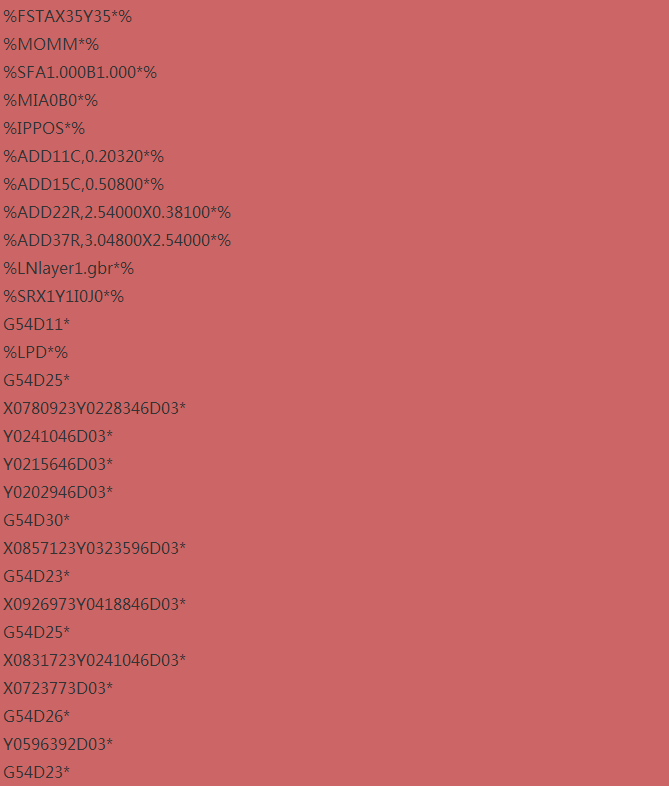

　　因為 RS-274X有這些衍生資料,所以當CAM程式在讀取RS-274X格式的GERBER(底片) 檔時,不需要設定APERTURE(鏡頭) 檔的來源,以及其數字格式(2.3, 2.4 … and Trailing and Leading ….) , CAM 程式會自動去分析這些檔頭資料,根據這些資料自動調整.

　　2、標準Gerber即RS-274D，是老版本，正逐漸被廢棄并被RS-274X所取代。

PCB打樣不需要的RS-274D格式

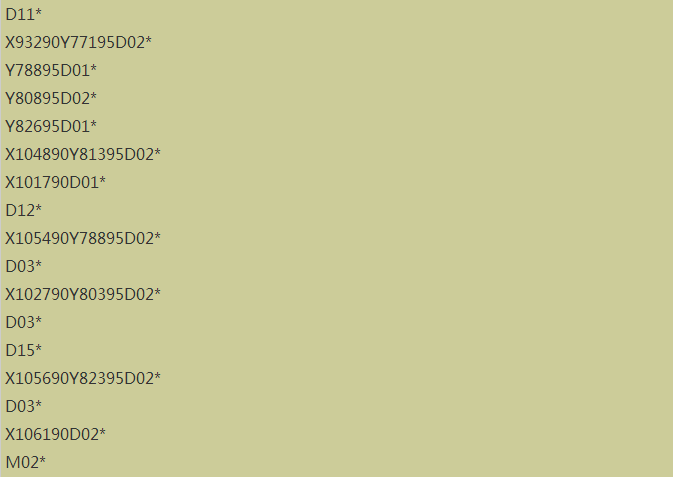

　　上圖是RS-274D的格式,那么在讀檔時,除了GERBER(底片)檔外,您還需要去設定APERTURE (鏡頭)檔 , 而GERBER的數字格式,也必須指定給 CAM , 否則 CAM 會不認識您檔案的數字格式,而造成讀出的圖型過大或過小,尺寸完全不對.

　　所以提供資料給PCB廠家的時候，一定要提供RS-274X的gerber文件。這樣能有效的防止PCB廠家出錯。
