隨著電子產品不斷的更新?lián)Q代，pcb的需求量也越來越大，其實在大批量生產之前，需要工程師們經過不斷的試驗，測試，包括板子的功能，外形這些，要測試板子，必須要有實物pcb板，那么就要進行pcb打板，下面小編來詳細的說一說。

　　pcb打板介紹

　　1、PCB介紹

　　要了解PCB打板是什么意思，首先得清楚什么是PCB，PCB的英文全稱Printed CircuitBoard，PCB的中文名稱為印制電路板，又稱印刷電路板、印刷線路板，是重要的電子部件，是電子元器件的支撐體，是電子元器件電氣連接的提供者。由于它是采用電子印刷術制作的，故被稱為“印刷”電路板。

　　2、PCB打板

　　PCB打板就是指印制電路板在批量生產前的試產，主要應用為電子工程師在設計好電路，并完成PCB之后，向工廠進行小批量試產的過程，即為PCB打板。而PCB打板的生產數量一般沒有具體界線，一般是工程師在產品設計未完成確認和測試之前，都稱之為PCB打板。

　　3、PCB打板的要求

　　在外發打板的時候，一定要注明工藝要求，比如，表面處理，板厚，數量，油墨顏色，是否需要加急等，都需要說明，要不然打出來的板，可能與你想要的不一致。

　　pcb打板說明事項

　　1、材料：第一個要說明PCB的制作材料是需要什么樣的，目前最普遍的是用FR4，主要材料是環氧樹脂剝離纖維布板。

　　2、板層：要說明你制作PCB的層數。

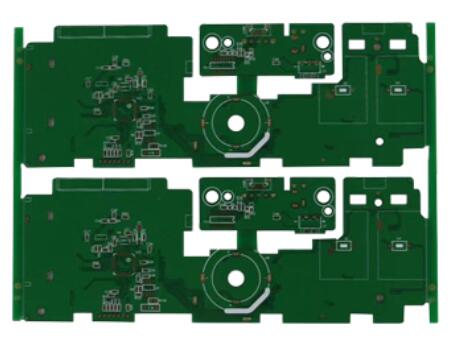

　　3、是單片出貨，還是需要拼板出貨，如果要拼板出貨，要幾拼幾，是否需要加工藝邊，都需要詳細說明，最好是有拼板示意圖。

　　4、板厚：板子的厚度，目前玻纖板用得比較多的是0.6mm、0.8mm、1.0mm、1.2mm、2.0mm、3.2mm等等。

　　5、線和孔：最小線寬線距，和最小孔徑。

　　6、阻焊顏色：顏色有好幾種可根據公司要求來進行選擇，一般的是綠色

　　7、絲印顏色：PCB上的絲印的字體和邊框的顏色，一般選擇為白色。

　　8、銅厚：一般根據PCB電路的電流來進行科學計算銅的厚度，一般越厚越好，但成本會更高，所以需要合理平衡。

　　9、過孔：是否覆蓋阻焊：過阻焊就是將過孔絕緣起來，否則就是讓過孔不絕緣。

　　10、表面涂層：有噴錫、沉金、鍍金、OSP、沉錫、沉銀等。

　　11、數量：制作PCB的數量要說明清楚。

　　12、測試：是否需要測試，有些工廠是要單獨說明，有些工廠是默認的。

　　13、有無特殊要求，比如半孔，包邊，阻抗等等。
