PCB的制作目前多是減成法，即將原材料覆銅板上的多余銅箔減去形成導電圖形。減去之法多是用化學腐蝕，最經濟且高效率。只是化學腐蝕無差別攻擊，故需對所需之導電圖形進行保護，要在導電圖形上涂覆一層抗蝕劑，再將未保護之銅箔腐蝕減去。早期之抗蝕劑是以絲網印刷方式將抗蝕油墨以線路形式印刷完成，故稱“印制電路板(printed circuit)”。

　　只是隨著電子產品越來越精密化，印制線路的圖像解析度無法滿足產品需求，繼而引用光致抗蝕劑作為圖像解析材料。光致抗蝕劑是一種感光材料，對一定波長的光源敏感，與之形成光化學反應，形成聚合體，只需使用圖形底片對圖形進行選擇性曝光后，再通過顯影液(例1%碳酸鈉溶液)將未聚合之光致抗蝕劑剝除，即形成圖形保護層。

　　還有層間導通功能是通過金屬化孔來實現的，故PCB制作過程中還需進行鉆孔作業，并對孔實現金屬化電鍍作業，最終實現層間導通。

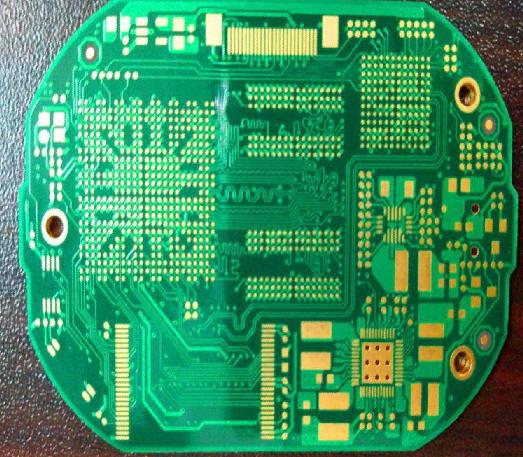

　　6層電路板的制作流程

　　一：先做兩塊無孔雙面板：

　　開料(原材雙面覆銅板)-內層圖形制作(形成圖形抗蝕層)-內層蝕刻(減去多余銅箔)

　　二：將兩張制作好的內層芯板用環氧樹脂玻纖半固化片粘連壓合

　　將兩張內層芯板與半固化片鉚合，再在外層兩面各鋪上一張銅箔用壓機在高溫高壓下完成壓制，使之粘連結合。關鍵材料為半固化片，成分與原材相同，也是環氧樹脂玻纖，只是其為未完全固化態，在7-80度溫度下會液化，其中添加有固化劑，在150度時會與樹脂交聯反應固化，之后不再可逆。通過這樣一個半固態-液態-固態的轉化，在高壓力下完成粘連結合。

　　三 常規雙面板制作

　　鉆孔-沉銅板電(孔金屬化)-外層線路(形成圖形抗蝕層)-外層蝕刻-阻焊(印刷綠油，文字)-表面涂覆(噴錫，沉金等)-成形(銑切成形)，完成!
